2022推薦各類逆變器使用的國產MOS管型號參數合集！
文章作者：飛虹電子
瀏覽量：21989
類型：行業資訊
日期：2022-04-14 13:53:23
分享：
通過方正證券最新的研究：2022年逆變器行業深度報告，可知逆變器行業未來已經變得越來越可期了。行業在高速發展的時候，必然是需要把產品的供應鏈做好，因此對于逆變器MOS管的使用選擇，則變得尤為重要。
那么，對于市場上12V、24V、48V的逆變器在MOS管上的使用應該要怎么考慮呢？今天飛虹電子就通過專業的MOS管參數給大家分析下型號以及數量的使用建議。
首先在逆變器的使用中，我們可以常見FHP170N1F4A、FHP80N07、FHP100N07、FHP3205、FHP1404、FHP50N06這6款MOS管，在實際的應用常見是該如何使用呢？

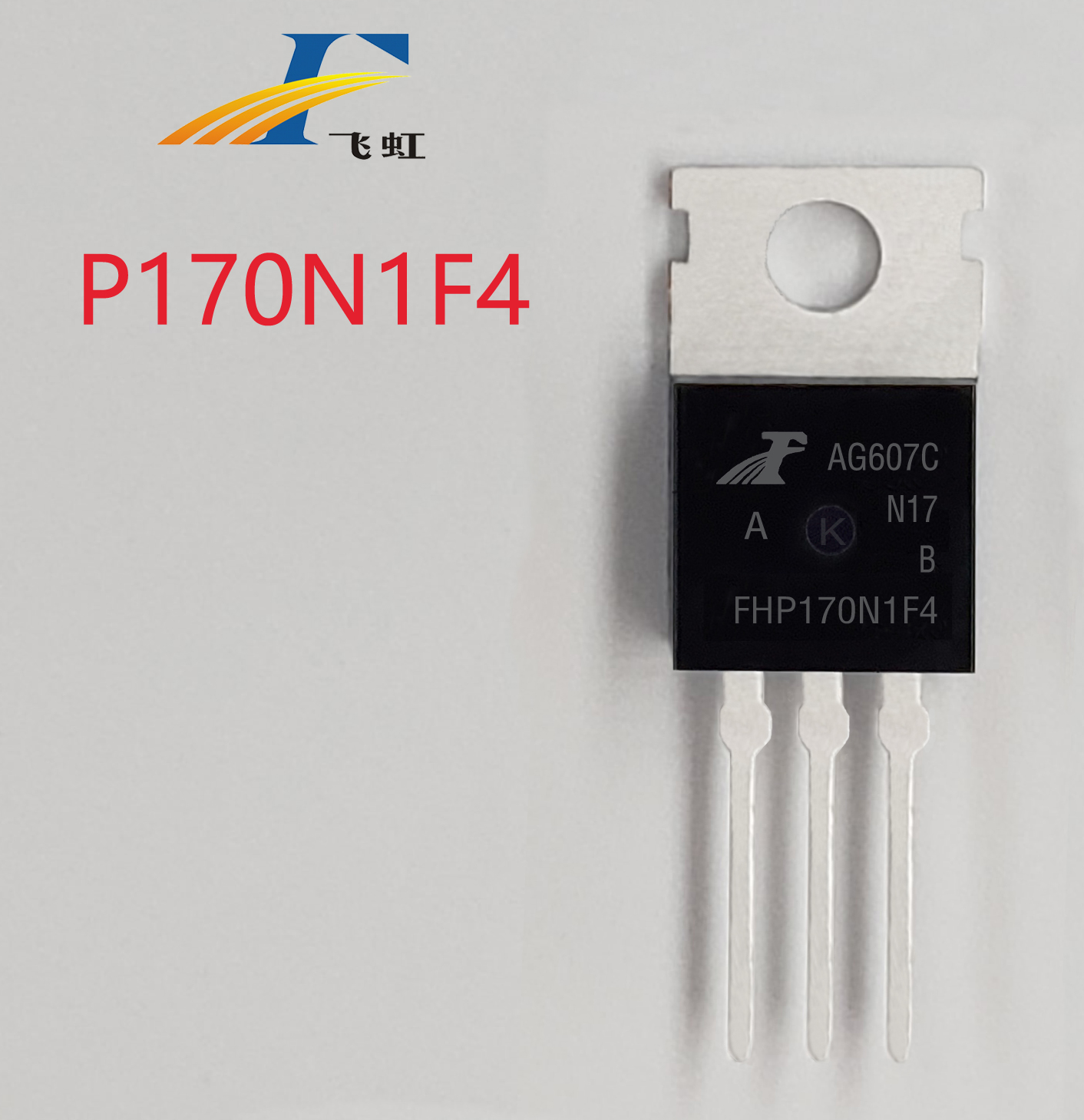

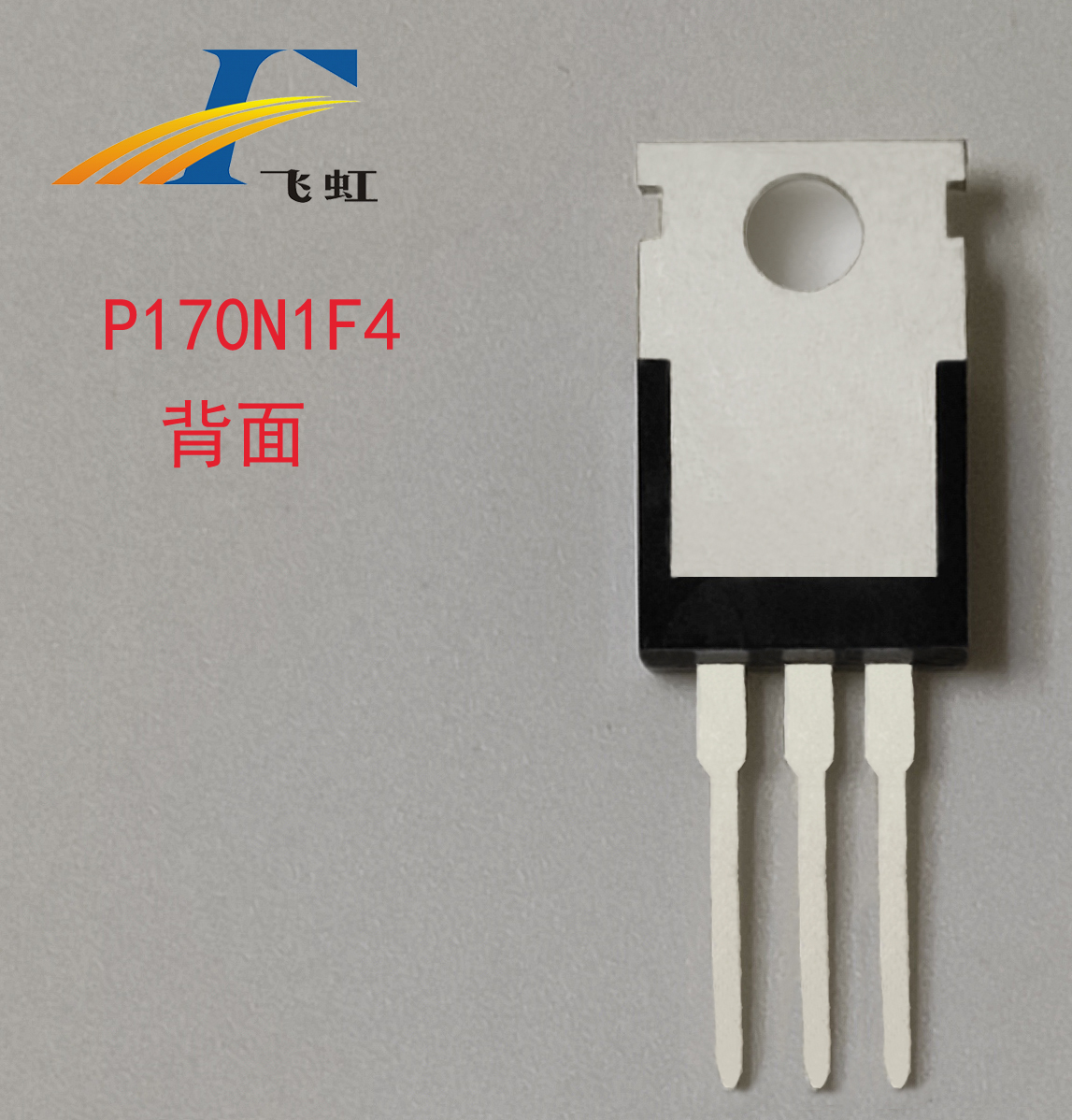

1、24V車載逆變器：FHP170N1F4A場效應管
對于24V車載逆變器我們是建議使用FHP170N1F4A場效應管的，其具體參數為：
具體產品參數，具有172A、100V的電流、電壓， RDS(on) = 3.6mΩ(typ) ，最高柵源電壓@VGS =±20 V，100%EAS測試，100%Rg測試，100%DVDS熱阻測試，優秀的品質因子FOM(RDSON*Qg)，一致性高，高可靠性,高雪崩耐量。
FHP170N1F4A的封裝形式是TO-220。這款產品參數：Vgs（±V）：20；VTH（V）：2-4；ID（A）：172A；BVdss（V）：100V。
2、48V工頻逆變器：FHP170N1F4A場效應管
對于48V工頻逆變器我們是建議使用FHP170N1F4A場效應管的，其具體參數為：
具體產品參數，具有172A、100V的電流、電壓， RDS(on) = 3.6mΩ(typ) ，最高柵源電壓@VGS =±20 V，100%EAS測試，100%Rg測試，100%DVDS熱阻測試，優秀的品質因子FOM(RDSON*Qg)，一致性高，高可靠性,高雪崩耐量。
FHP170N1F4A的封裝形式是TO-220。這款產品參數：Vgs（±V）：20；VTH（V）：2-4；ID（A）：172A；BVdss（V）：100V。
3、300W/12V輸入的逆變器前級：FHP80N07、FHP100N07場效應管
（1）應用FHP80N07場效應管建議需要使用4只，具體參數為：
具有80A、68V的電流、電壓， RDS(on) = 8.5mΩ(max) ，最高柵源電壓@VGS =±25V，內阻低，耐沖擊特性好的特點。
FHP80N07的封裝形式是TO-220。這款產品參數：Vgs（±V）：25；VTH（V）：2-4；ID（A）：80A；BVdss（V）：68V。

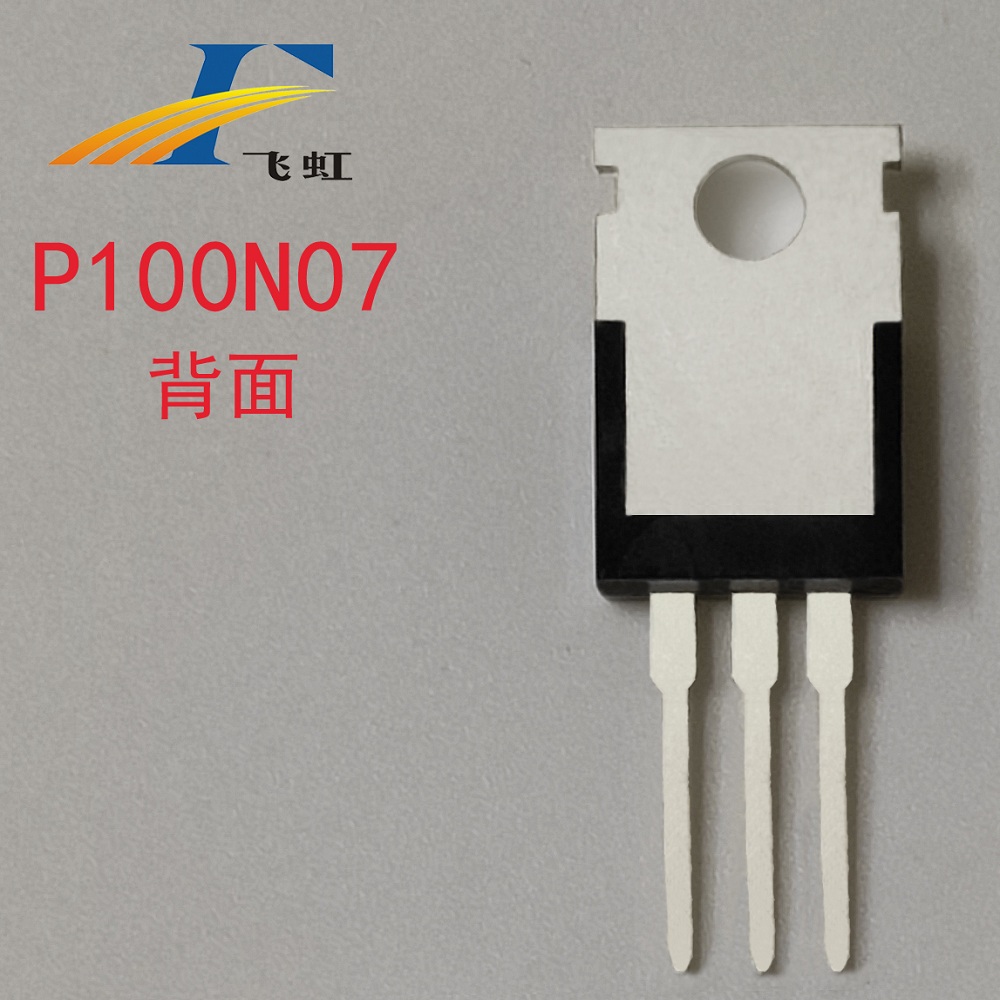

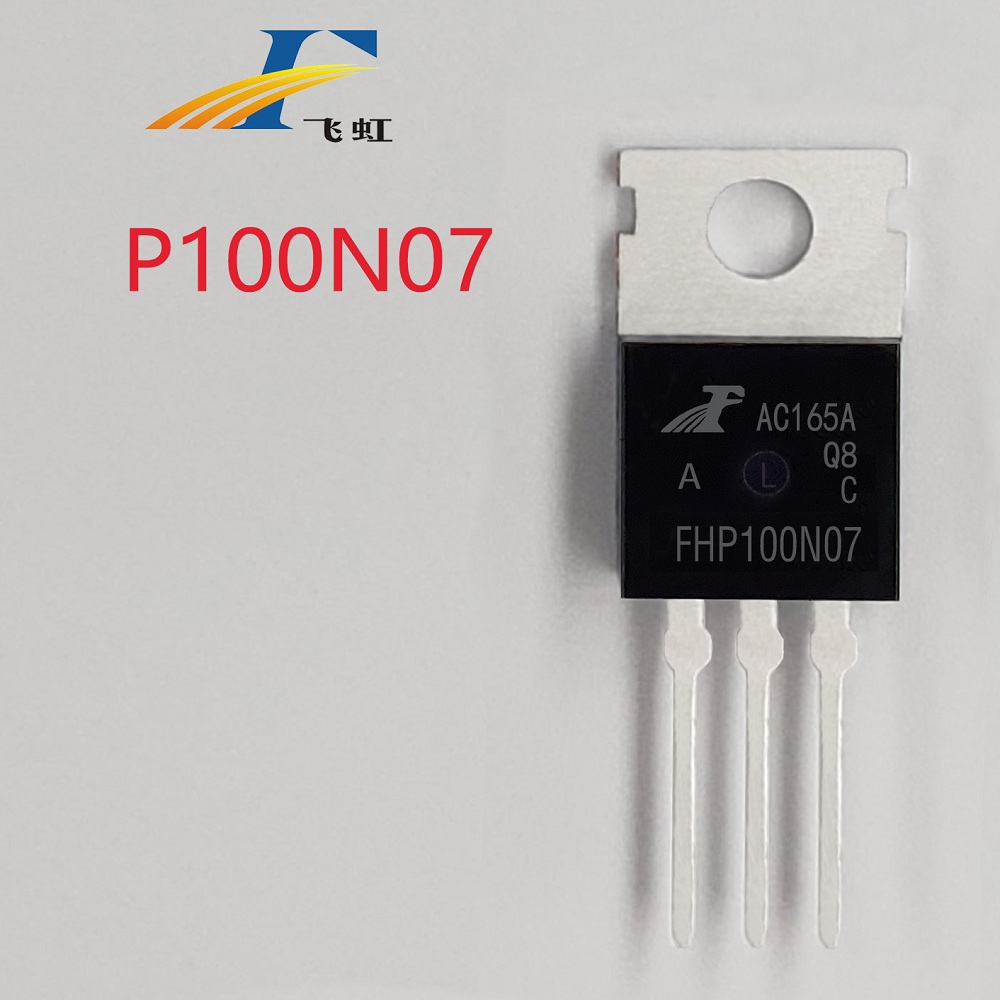

（2）應用FHP100N07場效應管建議需要使用2只，逆變器用mos管參數具體參數為：
具有100A、68V的電流、電壓， RDS(on) = 8mΩ(max) ，最高柵源電壓@VGS =±25V，開關速度快，內阻低，耐沖擊特性好。
FHP100N07A的封裝形式是TO-220。這款產品參數：Vgs（±V）：25；VTH（V）：2-4；ID（A）：100A；BVdss（V）：68V。
4、500W/12V輸入的逆變器前級：FHP100N07、FHP3205、FHP1404場效應管
（1）應用FHP100N07場效應管建議需要使用4只，具體參數為：
具有100A、68V的電流、電壓， RDS(on) = 8mΩ(max) ，最高柵源電壓@VGS =±25V，開關速度快，內阻低，耐沖擊特性好。
FHP100N07A的封裝形式是TO-220。這款產品參數：Vgs（±V）：25；VTH（V）：2-4；ID（A）：100A；BVdss（V）：68V。

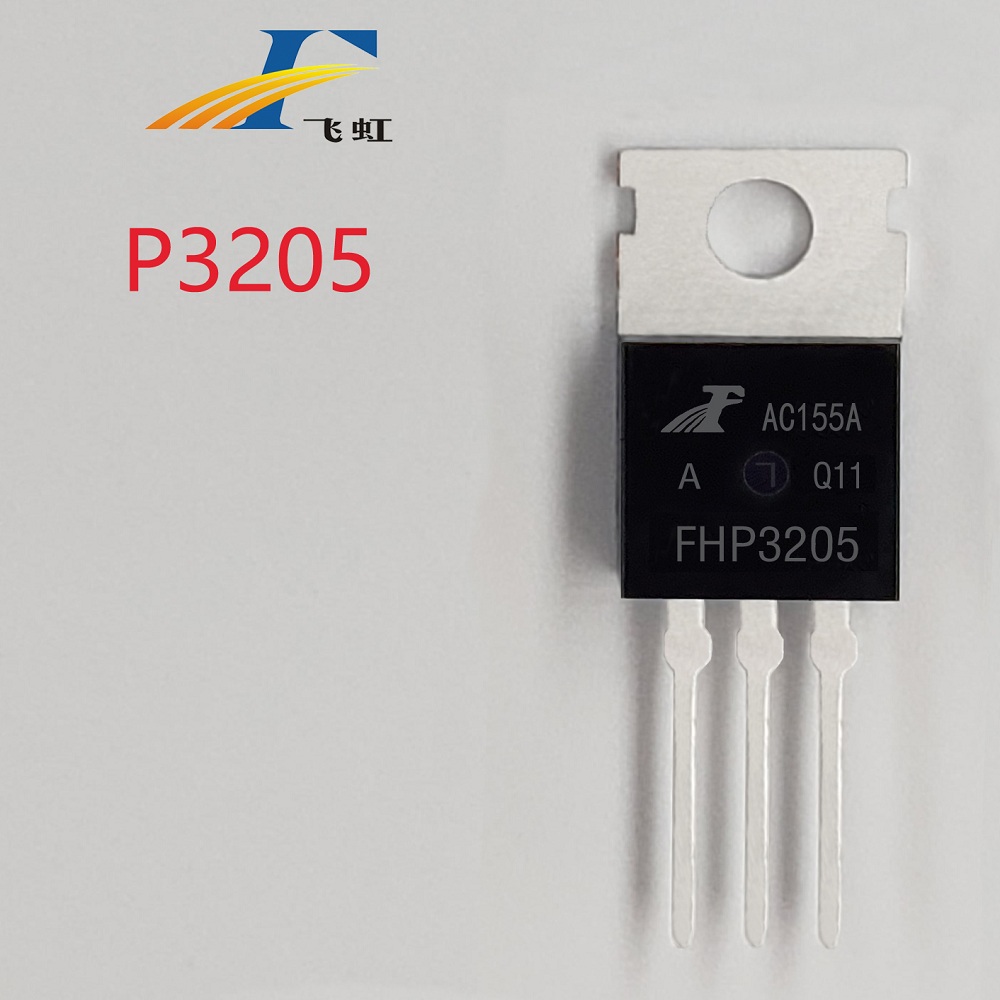

（2）應用FHP3205場效應管建議需要使用4只，具體參數為：
具有130A、60V的電流、電壓， RDS(on) = 8mΩ(max) ，最高柵源電壓@VGS =±25V，開關速度快的特點。
FHP3205的封裝形式是TO-220。這款產品參數：Vgs（±V）：25；VTH（V）：2-4；ID（A）：130A；BVdss（V）：60V。
（3）應用FHP1404場效應管建議需要使用2只，逆變器用mos管參數具體參數為：
具有180A、40V的電流、電壓， RDS(on) = 3.7mΩ(max) ，最高柵源電壓@VGS =±25V，低內阻，大功率的特點。
FHP1404的封裝形式是TO-220。這款產品參數：Vgs（±V）：25；VTH（V）：2-4；ID（A）：180A；BVdss（V）：40V。
5、150W/12V輸入的逆變器前級：FHP50N06場效應管
（1）應用FHP50N06場效應管建議需要使用2只，具體參數為：
具有50A、60V的電流、電壓， RDS(on) = 16mΩ(max) ，最高柵源電壓@VGS =±25V，內阻低，溫升低的特點。
FHP50N06的封裝形式是TO-220。這款產品參數：Vgs（±V）：25；VTH（V）：2-4；ID（A）：50A；BVdss（V）：60V。
但在實際使用中還是需要進行測試才能選擇最優解，因此建議各類逆變器開發工程師進一步試樣。畢竟不同的性能以及需求對應要選擇的MOS管還是會(huì )有差異的，詳細參數規格表可登陸“飛虹電子”網址。
飛虹電子是優質的MOS管研發團隊，過程中會(huì )有專業的產品工程師與廠家共同維護研發，讓企業產品能夠得到最優的保障。
選擇可替代各類逆變器的型號參數場效應管，飛虹半導體已獲得實用專利及發明15項，并與中山大學、中科院合作研發GaN器件。除提供免費試樣外，更可根據客戶需求進行量身定制MOS管產品。直接百度輸入“飛虹電子”即可找到我們，免費試樣熱線：400-831-6077。
